¿Qué estamos viendo?
Cuando conectas el Dispositivo MAIoTA, los icónos de arriba cambian y te muestran en cada uno de ellos, los rangos mínimos y máximos establecidos de trabajo y seguridad, con un código de color y el valor actual de la temperatura ambiente (medida en grados centígrados), la humedad relativa del ambiente (medida en porcentaje de humedad respecto al agua que sería el 100%), la humedad del suelo del terreno de cultivo (medida también en porcentaje de humedad respecto al agua que sería el 100%), la luminosidad (medida en lux, donde un Lux equivale a un Lumen por metro cuadrado) nos permite cuantificar la cantidad total de luz visible y la intensidad de la iluminación sobre una superficie. Así podríamos detectar si esta nublado por el terreno. Se sigue con el nivel de CO2 en el ambiente (medido en partículas por millón, para saber si es necesario ventilar la sala o no), el nivel de COV (que son Compuestos Orgánicos Volátiles y engloban todos aquellos hidrocarburos que se presentan en estado gaseoso a la temperatura ambiente normal o que son muy volátiles a dicha temperatura. Algunos de ellos son extremadamente peligrosos para la salud y el medioambiente) y por último el nivel de NOx (los óxidos de nitrógeno son un grupo de gases compuestos por óxido nítrico (NO) y dióxido de nitrógeno (NO2). El término NOx se refiere a la combinación de ambas sustancias.)
La alarma de CO2 se soluciona con ventilación, abriendo por ejemplo las ventanas y puertas, pero para los demás gases hace falta un purificador de aire. Si el icono de purificador de aire aparece en la pantalla anterior, se recomienda cerrar las ventanas y puertas y usar rápidamente un purificador de aire, ya que de no hacerlo estaríamos expuestos a grandes riesgos para nuestra salud.
¿Quieres saber cómo está construido y diseñado el MAIoTA? ¿Quieres hacerte uno?
Toda la información se encuentra en la siguiente Biblioteca:

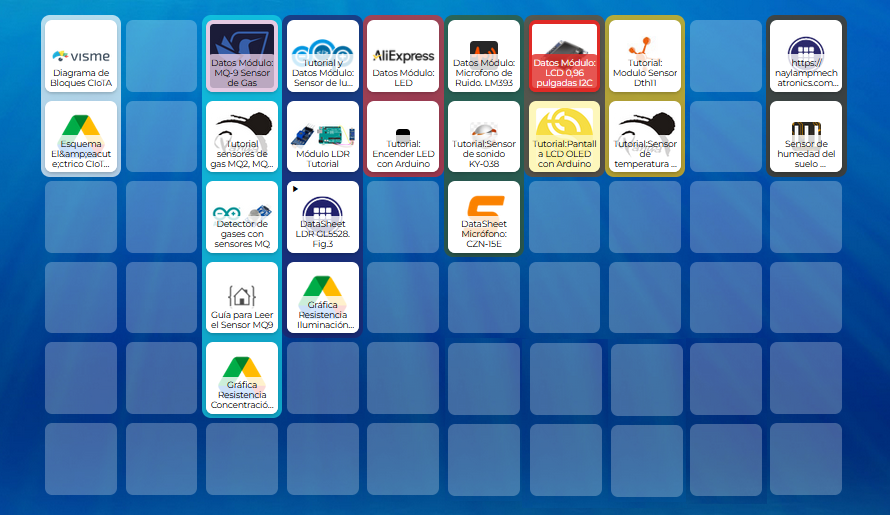

Acceso a la biblioteca del Proyecto MAIOTA
Allí encontrarás diagramas de bloques, esquemas eléctricos, características de los sensores, fórmulas matemáticas y todo lo necesario para analizar y fabricar un dispositivo MAIoTA.
Cuando lo tengas fabricado, sólo tiene que conectarlo en esta web, para monitorizar de manera remota, indicado el ID de tu MAIoTA y pulsando conectar. Todos los servicios de conectividad IoT, te los ofrece gratis AHSGAME.com
Toda la información que necesitas, que por favor no dudes en consultarla, la puedes consultar a los creadores de esta mágnifica idea por email:
- Antonio Hurtado (Ingeniería) Enviar correo a Antonio
Lecturas IoT del sensor MAIoTA
Monitorización Ambiental IoT de Agricultura "MAIoTA" es un dispositivo diseñado para crear un ambiente adecuado, propicio y beneficioso para el cultivo en campos abiertos y en invernaderos. Si las condiciones de temperatura, humedad ambiental, luminosidad, humedad en el suelo y CO2 entre otras, son las adecuadas, las plantas crecerán mejor y con una buena optimización de los recursos hídricos y energéticos.
Si quieres ver el póster de este post en grande y animado haz click aquí.
El MAIoTA nace con este propósito. Instalado en el centro del invernadero indicará mediante una señalización lumínica que algunos de los parámetros no son corrects, para que el agricultor lo corrija al instante. El estado del invernadero podrá ser monitorizado por un centro de control vía web o por el propio agricultor en cualquier momento.
Otra funcionalidad importante es mirar por la eficiencia energética y ahorro de consumos de energía e hídricos, controlado la temperatura e iluminación adecuados en días nubosos por ejemplo.
ID MAIoTA:
Ayuda-> Este ID lo muestra el dispositivo MAIoTA en el menú "ID MAIoTA". Usa el mismo para conectar.
Introducción a las unidades de medida de los gases
Cuando se trata de determinar la concentración de contaminantes (polución) del aire en la atmósfera, las unidades de medida que normalmente observamos son mg/m3, µg/m3, ppm o ppb. Estas se utilizan en los umbrales e índices de calidad del aire para ayudar a proporcionar una línea base de lo que constituye aire limpio y del cúal no lo es. Con esta información las personas comprendemos mejor el nivel aceptable de contaminantes en el aire que respiramos. Pero, ¿qué significan exactamente estas unidades de medida y como podemos pasar de una a otra?
¿Qué significan las unidades de mg/m3, µg/m3, ppm y ppb?
Las concentraciones químicas en el aire generalmente se miden en unidades de masa de la sustancia (miligramos, microgramos, nanogramos, picogramos) por volumen de aire (metro cúbico o pies cúbicos). Así, mg/m3 representa miligramos (una milésima de gramo) por metro cúbico de aire, mientras que µg/m3 representa microgramos (una millonésima de gramo) por metro cúbico de aire. Sin embargo, estas concentraciones también se pueden expresar como partes por millón (ppm) o partes por mil millones (ppb) en volumen mediante un factor de conversión. Para ello empleamos el peso molecular de la sustancia química, que por cierto, es diferente entre los contaminantes, junto con la temperatura y la presión atmosférica. Normalmente para pasar de una unidad a otra se presupone una temperatura de 25 grados Celsius y una presión de 1 atmósfera.
Conversión entre µg/m3 – ppb y mg/m3 – ppm
La fórmula de conversión entre µg/m3 (microgramos por metro cúbico) y ppb (partes por mil millones) es la siguiente:
- La conversión de ppb a µg/m3 es:
Concentración (μg/m3) = peso molecular x concentración (ppb) ÷ 24,45
- La conversión de µg/m3 a ppb es:
Concentración (ppb) = 24,45 x concentración (μg/m3) ÷ peso molecular
El número 24,45 en ambas ecuaciones, es el volumen (en litros) de un mol (peso molecular en gramos) de un gas cuando la temperatura es de 25 °C y la presión es de 1 atmósfera (1 atm. = 1,01325 bar).
Las mismas ecuaciones anteriores también se pueden utilizar para la conversión entre mg/m3 (miligramos por metro cúbico) y ppm (partes por millón).
¿Qué es el índice de calidad del aire (AQI)?
Por último veremos que es el índice de calidad del aire (siglas AQI en inglés). El AQI es una escala que se utiliza para mostrar, cómo de contaminado está el aire, junto con los riesgos de salud y medioambientales asociados con cada calificación. Un AQI se calcula utilizando estándares establecidos basados en investigaciones médicas para los niveles aceptables de los principales contaminantes del aire.
Los índices de calidad del aire tienen dos propósitos principales (los dos primeros) y un propósito en el CIoTA:
- Informar a la ciudadanía sobre la calidad del aire de forma comprensible para que pueda tomar medidas para proteger su salud.
- Ayudar a los países a desarrollar y evaluar políticas para mejorar la calidad del aire.
- Para el CIoTA informar a la Dirección del Centro educativo, que ese aula necesita un purificador de aire y mientras no se instale el purificador, no se pueden dar clases en el aula en cuestión, por los riesgos elevados graves contra la salud del alumnado que ovbiar esta información conllevan.
Existen muchos índices diferentes de calidad del aire utilizados por varias agencias gubernamentales. Sin embargo, ninguno de los AQI revisados por nosotros incluía todos los parámetros relevantes sobre la calidad del aire para todos los períodos de tiempo de interés. Por lo tanto, nosotros empleamos el AQI adecuado para aularios de Centros educativos, basados en nuestro estudio de los datos existentes, dando como resultado:
- COV: Índice = 230 empieza a ser crítico (el purificador de aire debe arrancarse en torno a 140) y 380 muy perjudicial (se debe abandonar inmediatamente el aula y cerrarla). Mirar Figure 1 arriba.
- NOx: Índice = 180 empieza a ser crítico (el purificador de aire debe arrancarse en torno a 100) y 380 muy perjudicial (se debe abandonar inmediatamente el aula y cerrarla). Mirar Figure 2 arriba.
